1> “磨內選粉”與HCX轉子選粉機 組合。

2> 在原基礎上提高80-100%

3> 圈流基礎上提高20-25%

4> 提高比表面積300-500cm2/g

增產幅度大：產量由19～20t/h提高到32.0～34t/h；在技改后不僅產量提高較大而且噸水泥電耗下降了18.75 KWh,按年生產以10個月計則每年可節省386.5萬度,而電費以0.4元/千瓦時計該臺磨年可節電154.6萬元

鹽城市誠信水泥機械制造有限公司針對水泥企業中短磨水泥粉磨系統，開發出HCXM內外選粉綜合改造技術，該技術將CXM磨內改造技術設備與另一技術產品HCX高產高細三分離選粉機有效結合，從而獲得高產量、高強度、高 比表面積的產品， 限度地發揮中短磨粉磨效率。

一、HCXM內外選粉綜合改造技術的應用原理：

HCXM水泥磨綜合改造技術是將CXM磨內改造技術及設備與HCX高產高細三分離選粉機綜合運用于水泥中短磨機，CXM磨內改造技術及設備是本公司的 產品，HCX高產高細雙轉子選粉機是誠信公司集選粉機之優點于一身的 產品，它以風選理論為基礎，使粉料在懸浮狀態下，徹底分清，是一代的選粉設備。在中長磨中，選用CXM磨內改造技術及設備可以達到理想效果，而在中短磨中，將 CXM改造技術與HCX高產高細三分離選粉機綜合運用，設計時充分考慮不同于單獨采用CXM磨內改造和外部閉路選粉機系統的合理流量和級配，則會較好地獲 得高產量、高比表面積的產品。其原理是磨內設置選粉裝置，攔截大顆粒，消滅在球倉內，合格的細粉進入段倉，根據物料特性、粒度、工藝狀況，配以合適的球 段，采用大表面積的小規格研磨體，從而獲得高產量、中比表面積的半成品。經過HCX高產高細三分離選粉機選粉，半成品在懸浮分散狀態下多次分級，選粉效率 可達93%以上，從而獲得高產量、高比表面積的成品， 限度發揮磨機效率。

二、HCXM內外選粉綜合改造內容：

HCXM內外選粉綜合改造分為磨內改造和磨外改造兩部分。磨內改造是以CXM高效節能組合式選粉裝置、活化襯板、料段分離裝置、擋料圈等代替原有的普通隔 倉板、段倉少部分襯板、出料篦板，并配以合理配套的球段方案，同時根據各廠磨機及物料的具體情況及產品質量要求，對磨機倉長、選粉裝置位置進行優化調整， 調節流速，徹底解決出磨半成品粗顆粒過多，細顆粒含量過少的弊端，進一步發揮三分離選粉機大于92%以上高選粉效率的特點。

磨外改造是增設磨外提升循環系統即HCX三分離選粉機系統，出磨半成品中的細粉被及時分選出來，粗粉進入磨機內再循環。

其具體措施如下：

（1）磨機內采用CXM高效選粉裝置，使球倉的物料進入選粉裝置后，對物料進行粗細分離，粗料返回球倉，細料順利進入段倉。

（2）采用小鋼段技術。進入段倉的細物料采用與之相應的研磨效率較高的小鋼段進行強化研磨，由于小鋼段的單位表面積較普通鋼段提高一倍以上，因此研磨能力大婚幅度增加，提高粉磨效果。

（3）段倉安裝活化襯板。為了改善離筒體表面積較遠的鋼段層因襯板不能有效帶動而使其運動程度微弱所形成的"滯留區"對粉磨效率的影響，在"滯留區"安裝了活化襯板，加強各段層的運動，同時活化襯板起減緩料流速度，適當提高段倉存料量，提高粉磨效率的作用。

（4）磨尾出料裝置具有料段分離、控制物料流速功能，既能使水泥成品順利出磨而小鋼段不溢出磨外，同時起控制物料流速，保持適當存料量的作用。

（5）磨外增設提升循環系統，采用HCX高產高細三分離選粉機，半成品經高產高細雙轉子選粉機多次分級，合格的細粉能及時選出，選粉效率高，循環負荷適當，減少了磨內的緩沖作用，粗粉進入磨內再循環，確保了成品水泥高產量、高比表面積。

三、HCXM內外選粉綜合改造應用范圍

1、對于φ1.5×5.7M、φ1.8/1.83×6.4-7.0M、φ2.4×8-10M、φ3×9M、φ3.2×10～13M、φ3.5×11M、φ3.8×12～13M等中短磨產量提高45-65%，電耗降低25-35%。

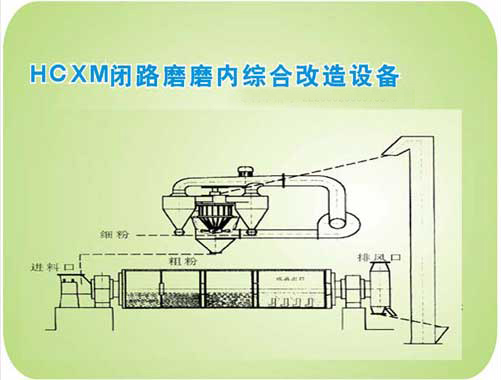

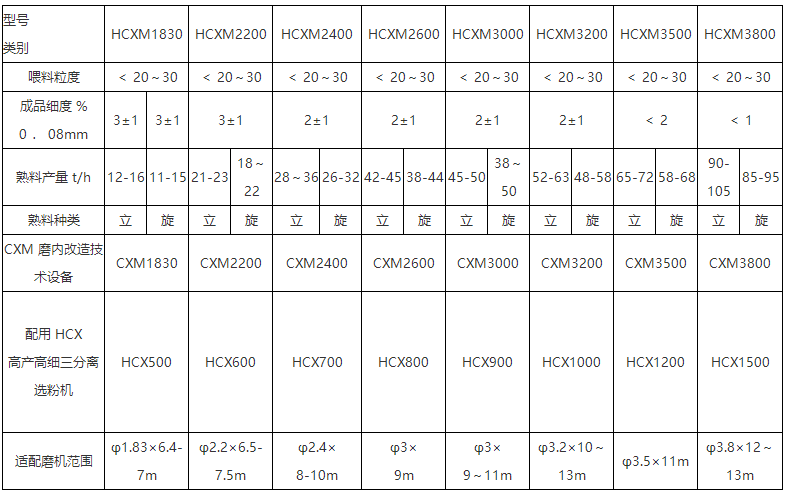

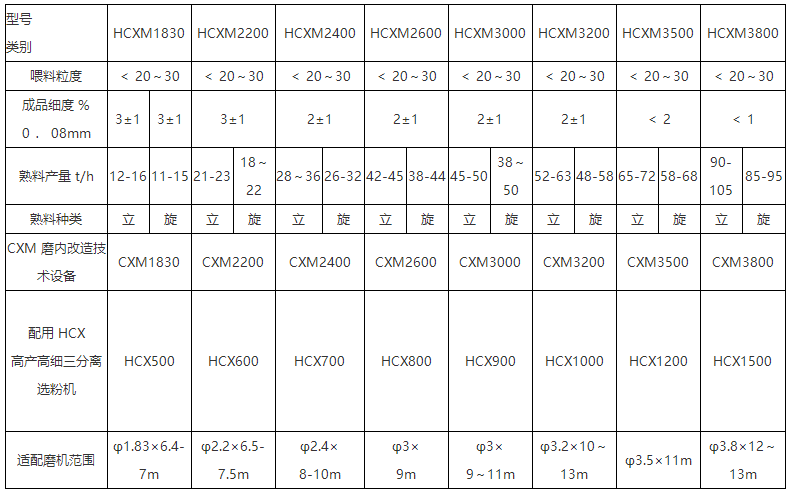

四、HCXM內外選粉綜合改造水泥磨的技術參數表

HCXM內外選粉綜合改造技術，是對磨機內部、外部進行綜合改造，具體過程如下：

1、清理出磨內球段；

2、拆除原隔倉板及出料篦板；

3、拆除新設置選粉裝置附近的襯板；

4、安裝CXM高效組合選粉裝置；

5、安裝各倉被拆襯板及活化襯板；

6、安裝出料裝置；

7、拆除原選粉機；

8、安裝HCX高產高細三分離選粉機；

9、重新調整球段；

10、試運轉，逐步調試選粉機運轉正常。

六、HCXM內外選粉綜合改造水泥磨的技術特點

1、HCXM內外選粉綜合改造是對磨內、球段、倉長、磨外提升循環系統綜合改造，大幅度提高產、質量；

2、在恰當的位置安裝選粉裝置，使粗粉回到球倉，細粉進入段倉，提高出磨半成品的細粉含量；

3、段倉安裝活化襯板，既改善離筒體襯板表面積較遠的鋼段層因磨機筒體不能有效帶動而減弱其運動程度所形成的"滯留區"對粉磨效率的影響，加強各段層的運動；

4、出料端料段分離，普通磨出料篦孔較大，難以適應小規格段，同時小篦縫能調節過料能力及流速；

5、HCX高產高細三分離選粉機懸浮分選狀態下多次分級，選粉效率高，獨特的二次風分選結構，使分選細粉的能力極大提高，細度調節方便可靠，調節范圍寬，可通過主軸轉速及風量靈活控制。

七、HCXM內外選粉綜合改造水泥磨與普通開流、圈流性能比較。

八、HCXM內外選粉綜合改造技術的應用效果

新標準實施后，HCXM內外選粉綜合改造技術越來越受到廣大用戶的青睞，其具體效果如下：

1、產量提高45-65%，噸水泥電耗下降9-13KWh；

2、水泥強度提高6Mpa以上，比表面積增加250cm2/g以上，對于滿足我國水泥新標準與ISO國際接軌來說，用本技術為企業增添了強有力的競爭力；

3、由于產量及粉磨效率提高，研磨體及襯板消耗下降25%以上；

4、使用本技術對粉磨礦渣水泥、復合水泥、粉煤灰水泥等更為有利，它具有提高水泥強度，多摻混合材性能。

HCXM系列內外選粉綜合改造技術在水泥磨系統中的應用，得到了水泥企業的歡迎和好評，解決了在一些中短磨粉磨過程中遇到的產量低、比表面積上不來的難 題，同時一些用戶感到選用一般選粉機又不能解決問題，而HCXM技術把 的磨內改造技術與風懸浮超細轉子選粉機有機結合，解決了中短磨粉磨中的一大難 題，找到了一條行之有效的中短磨提高產量、提高強度、提高比表面積的路子。
